GV-01A Chave Seccionadora Tripolar de Aterramento uso Interno

GV-01A

Chave Seccionadora Modelo GV-01A: Precisão e Confiabilidade Conforme NBR IEC 62271-102. A chave seccionadora GV-01A é um exemplo de engenharia avançada, projetada para atender integralmente à norma NBR IEC 62271-102. Este modelo se destaca por sua operação simultânea nas três fases e um sistema de fechamento ágil, graças às molas pré-carregadas, garantindo eficiência e segurança para instalações abrigadas. Ideal para cabines de alvenaria ou painéis metálicos, a GV-01A é versátil e adaptável a diversos ambientes.

Os contatos principais do tipo dupla-faca, com design linear, são projetados para resistir aos esforços mecânicos e elétricos mais exigentes. As partes condutoras, feitas de cobre eletrolítico, recebem um tratamento galvânico com estanho ou prata, assegurando durabilidade e eficiência na condução elétrica.

Estrutura Monobloco e Isoladores de Alta Resistência
A estrutura de suporte, construída em chapa de aço laminada, dobrada e soldada, forma um monobloco robusto, finalizado com pintura eletrostática à base de epóxi e contém função antimicrobiana, são desenvolvidas com baixo teor de VOC (compostos orgânicos voláteis), e não possuem solventes, proporcionando maior proteção e longevidade ao equipamento. Os isoladores, seja em resina epóxi ou porcelana, oferecem alta resistência mecânica e excelente rigidez dielétrica, complementando a segurança e estabilidade do sistema.

Acionamento Manual para Controle Preciso
Equipada com opções de acionamento manual, através de punho de manobra ou vara de manobra, a GV-01A permite um controle preciso e adaptável às necessidades do usuário, garantindo uma operação segura e eficiente.

Versatilidade para Diversas Aplicações
Projetada para ser aplicável em uma ampla gama de cenários, a chave seccionadora GV-01A é a escolha ideal para quem busca uma solução confiável e de alta qualidade, exceto em casos de alvéolo.

Acessórios

  • – Punho de Manobra com furo para cadeado com ou sem bloqueio kirk
  • – Suporte para acionamento (para alvenaria)
  • – Comando Rotativo quadrado ou redondo direto no eixo da chave, com ou sem bloqueio kirk (para instalação lateral)
  • – Engrenagens 1:2 (para instalação frontal)
  • – Contatos auxiliares de sinalização aberta fechada 4NA+4NF e 2NA+2NF de impulso.
  • – Tubo de descida até 2 mts com ou sem isolação de fibra de vidro
  • – Prolongador de eixo até 2 mts com mancal
  • – Solenóide de travamento elétrico no eixo da chave 110/220 (Vca ou Vcc).

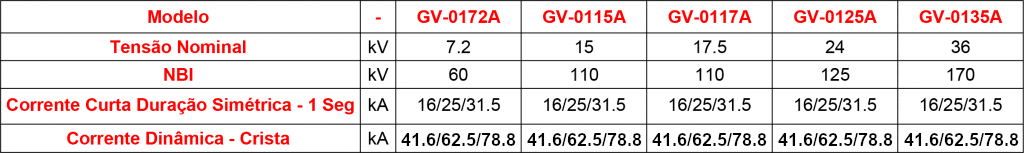

Características Técnicas

caracteristicas-técnicas-GV-01A

DOWNLOAD - Características Dimensionais da Chave Seccionadora GV-01A
