Chaves Seccionadoras

GV-06 Chave Seccionadora Tripolar , Com Bucha De Passagem Interno/Interno Entrada Inferior Opção Com Entrada Superior

GV-06

A chave seccionadora modelo GV-06, é fabricada em conformidade a norma NBR IEC-62271-102, com ação simultânea nas três fases, para uso abrigado, podem ser instaladas em cabines de alvenaria, ou painéis metálicos.

Os contatos principais móveis são do tipo Dupla-faca, com contatos lineares e dispostos de forma que possam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre eletrolítico tratadas galvanicamente com estanho/ e ou prata.

A estrutura suporte onde são fixadas os isoladores são fabricadas em chapa de aço laminada dobrada, soldada formando uma estrutura monobloco e tratadas com pintura eletrostática a pó a base de epóxi.

Os isoladores são do tipo suporte em resina epóxi de alta resistência mecânica e excelente rigidez dielétrica.
O acionamento pode ser por meio manual (punho de manobra ou vara de manobra).

Acessórios

  • Comando motorizado 110/220 (Vca ou Vcc)
  • Punho de Manobra com furo para cadeado com ou sem bloqueio kirk
  • Suporte para acionamento
  • Comando Rotativo quadrado ou redondo direto no eixo da chave, com ou sem bloqueio kirk (para instalação lateral)
  • Lâmina de aterramento Inter travado na própria estrutura(Opcional)
  • Contatos de impulso até 2NA+2NF
  • Tubo de descida até 2 mts com ou sem isolação de fibra de vidro
  • Prolongador de eixo até 2 mts com mancal
  • Solenóide de travamento elétrico no eixo da chave 110/220 (Vca ou Vcc).

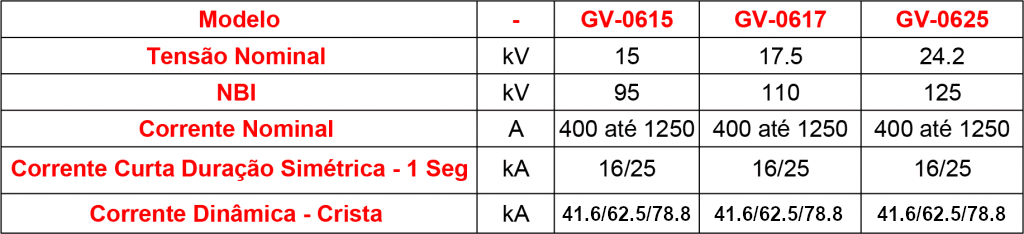

Características Técnicas

caracteristicas-técnicas-GV-06
