GV-07 Chave Seccionadora Tripolar , Com Bucha De Passagem Interno/Interno Entrada Inferior Opção Com Entrada Superior Com Carga

GV-07

A chave seccionadora modelo GV-07, é fabricada em conformidade a norma NBR IEC-62271 102, com ação simultânea nas três fases, para uso abrigado, podem ser instaladas em cabines de alvenaria, ou painéis metálicos abertura em carga .

Os contatos principais móveis são do tipo Dupla-faca, com contatos lineares e dispostos de forma que possam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre eletrolítico tratadas galvanicamente com estanho/ e ou prata.


A estrutura suporte onde são fixadas os isoladores são fabricadas em chapa de aço laminada dobrada, soldada formando uma estrutura monobloco e tratadas com pintura eletrostática a pó a base de epóxi.


Os isoladores são do tipo suporte em resina epóxi de alta resistência mecânica e excelente rigidez dielétrica.
O acionamento pode ser por meio manual (punho de manobra ou vara de manobra).

Acessórios

  • – Comando motorizado 110/220 (Vca ou Vcc)
  • – Punho de Manobra com furo para cadeado com ou sem bloqueio kirk
  • – Suporte para acionamento
  • – Comando Rotativo quadrado ou redondo direto no eixo da chave, com ou sem bloqueio kirk
  • – Lâmina de aterramento intertravado na própria estrutura(Opcional)
  • – Contatos de impulso até 2NA+2NF
  • – Tubo de descida até 2 mts com ou sem isolação de fibra de vidro
  • – Prolongador de eixo até 2 mts com mancal
  • – Solenóide de travamento elétrico no eixo da chave 110/220 (Vca ou Vcc).

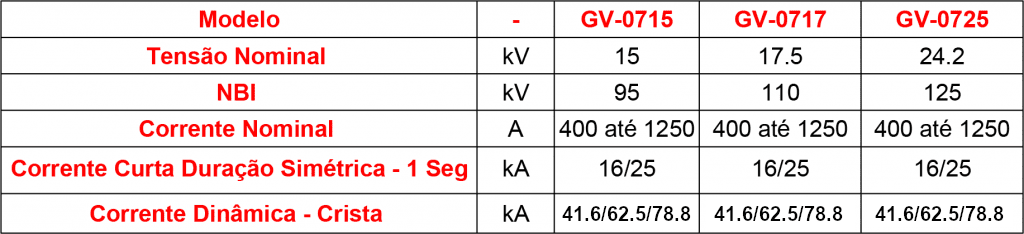

Características Técnicas

caracteristicas-técnica-GV-07
