GV-08 Chave Seccionadora Tripolar Abertura Sem Carga Com Porta Fusível Limitador Tipo HH

GV-08

A chave seccionadora modelo GV-08, é fabricada em conformidade com a norma NBR IEC 62271-102, com ação simultânea nas três fases, abertura sem carga, para uso abrigado, podem ser instaladas em cabines de alvenaria, ou painéis metálicos.

Os contatos principais móveis são do tipo Dupla faca, com contatos lineares e dispostos de forma que possam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre eletrolítico tratadas galvanicamente com estanho e/ou prata.

A estrutura suporte, onde são fixadas os isoladores é fabricada em chapa de aço laminada dobrada, soldada formando uma estrutura monobloco e tratadas com pintura eletrostática à pó a base de epóxi.

Os isoladores são do tipo suporte em resina epóxi de alta resistência mecânica e excelente rigidez dielétrica.
Possuem bases para fusíveis limitadores de corrente tipo HH.

Acessórios

  • – Comando motorizado 110/220 (Vca ou Vcc)
  • – Punho de Manobra com furo para cadeado com ou sem bloqueio kirk
  • – Suporte para acionamento (para alvenaria)
  • – Comando Rotativo quadrado ou redondo direto no eixo da chave, com ou sem bloqueio kirk
  • – Contatos de impulso até 2NA+2NF
  • – Lâmina de aterramento intertravado na própria estrutura(Opcional)
  • – Tubo de descida até 2 mts com ou sem isolação de fibra de vidro
  • – Prolongador de eixo até 2 mts com mancal
  • – Solenóide de travamento elétrico no eixo da chave 110/220 (Vca ou Vcc).

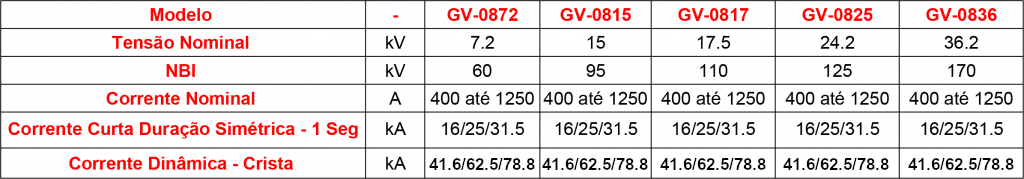

Características Técnicas

caracteristicas-técnicas-GV-08
