GV-09 Chave Seccionadora Tripolar, com Carga com Porta fusível Limitador Tipo HH

GV-09

São fabricadas em conformidade com a norma NBR IEC 62271-102, com ação simultânea nas três fases, com ação simultânea nas três fases, abertura em carga (capacidade de interrupção de 90A com cos φ 0,85) para uso abrigado, podem ser instaladas em cabines de alvenaria, ou painéis metálicos.

Os contatos principais móveis são do tipo Dupla-faca, com contatos lineares e dispostos de forma que possam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre eletrolítico tratadas galvanicamente com estanho/ e ou prata.

As estruturas suporte onde é fixadas os isoladores são fabricadas em chapa de aço laminada dobrada, soldada formando uma estrutura monobloco e tratadas com pintura eletrostática á pó a base de epóxi.


Os isoladores são do tipo suporte em resina epóxi/ e ou porcelana de alta resistência mecânica e excelente rigidez dielétrica.

O acionamento por meio manual (punho de manobra ou vara de manobra) ou motorizado.
Possuem bases para fusíveis limitadores de corrente tipo HH.

Acessórios

  • Comando motorizado 110/220 (Vca ou Vcc)
  • Punho de Manobra com furo para cadeado com ou sem bloqueio kirk
  • Suporte para acionamento
  • Comando Rotativo quadrado ou redondo direto no eixo da chave, com ou sem bloqueio kirk
  • Contatos de impulso até 2NA+2NF
  • Lâmina de aterramento intertravado na propria estrutura(Opcional)
  • Tubo de descida até 2 mts com ou sem isolação de fibra de vidro
  • Prolongador de eixo até 2 mts com mancal
  • Solenóide de travamento elétrico no eixo da chave 110/220 (Vca ou Vcc).

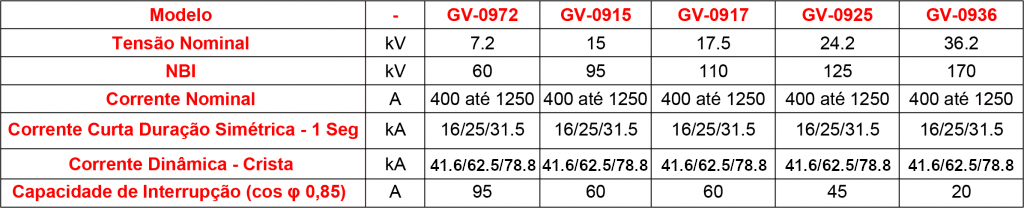

Características Técnicas

caracteristicas-técnicas-GV-09
