Chaves Seccionadoras

GVL-08 Seccionadora Tripolar Abertura Sem Carga. Com Base Para Fusíveis Limitadores De Corrente Tipo HH

GVL-08

A chave seccionadora modelo GVL-08, é fabricada em conformidade com a norma NBR IEC 62271-102, com ação simultânea nas três fases, para uso abrigado, podem ser instaladas em cabines de alvenaria, ou painéis metálicos.


Os contatos principais móveis são do tipo Dupla-faca, com contatos lineares e dispostos de forma que possam suportar os esforços resultantes das solicitações mecânicas e elétricas, as partes condutoras são de cobre eletrolítico tratadas galvânicamente com estanho e/ou prata.


A estrutura suporte, onde são fixadas os isoladores é fabricada em chapa de aço laminada dobrada, soldada formando uma estrutura monobloco tratadas com pintura eletrostática à pó a base de epóxi.


Os isoladores são do tipo suporte em resina epóxi de alta resistência mecânica e excelente rigidez dielétrica.
O acionamento pode ser por meio manual (punho de manobra ou vara de manobra)

Acessórios

  • – Punho de Manobra com furo para cadeado com ou sem bloqueio kirk
  • – Comando Rotativo quadrado ou redondo direto no eixo da chave, com ou sem kirk
  • – Suporte para acionamento
  • – Contatos de impulso até 2NA+2NF
  • – Tubo de descida até 2 mts com ou sem isolação de fibra de vidro
  • – Prolongador de eixo até 2 mts com mancal
  • – Solenóide de travamento elétrico no eixo da chave 110/220 (Vca ou Vcc)

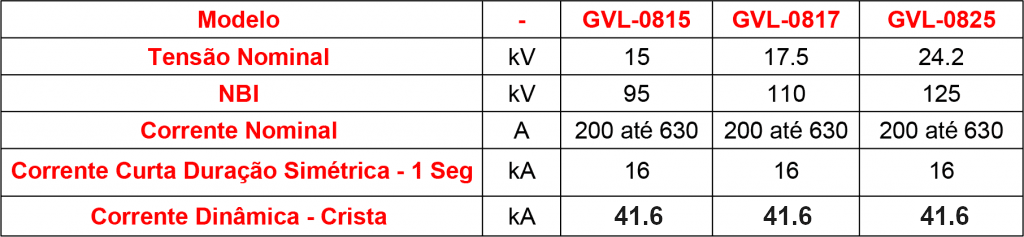

Características Técnicas
