Chaves Seccionadoras

GV-01 Chave Seccionadora Tripolar Abertura Sem Carga Uso Interno

GV-01

O modelo GV-01 de chave seccionadora segue rigorosamente a norma NBR IEC 62271-102, garantindo operação simultânea nas três fases e possibilitando a abertura em condições de não carga, adequada para instalações em ambientes protegidos, como cabines de alvenaria ou painéis metálicos.

Este modelo se destaca pela sua construção robusta com contatos principais do tipo dupla faca, que apresentam contatos lineares estrategicamente posicionados para resistir eficientemente a tensões mecânicas e elétricas. Além disso, suas partes condutoras, feitas de cobre eletrolítico, recebem um tratamento galvânico com estanho e/ou prata, elevando sua qualidade e durabilidade.

A base de sustentação da chave seccionadora, onde os isoladores são fixados, é produzida a partir de chapa de aço laminado. Este material é cuidadosamente dobrado e soldado, formando uma estrutura monobloco robusta, que recebe um acabamento final com pintura eletrostática à base de epóxi e contém função antimicrobiana, são desenvolvidas com baixo teor de VOC (compostos orgânicos voláteis), e não possuem solventes, proporcionando maior proteção e longevidade ao equipamento.

Por fim, os isoladores de suporte, feitos de resina epóxi, são reconhecidos por sua alta resistência mecânica e notável rigidez dielétrica, assegurando o desempenho superior do produto. Para a operação, o sistema de acionamento pode ser manual, utilizando-se um punho de manobra ou uma vara de manobra, facilitando a sua utilização.

Acessórios

  • – Comando motorizado 110/220 (Vca ou Vcc)
  • – Punho de Manobra com furo para cadeado com ou sem bloqueio kirk
  • – Suporte para acionamento (para alvenaria)
  • – Comando Rotativo quadrado ou redondo direto no eixo da chave, com ou sem bloqueio kirk (para instalação lateral)
  • – Engrenagens 1:2 (para instalação frontal)
  • – Contatos auxiliares de sinalização aberta fechada 4NA+4NF e 2NA+2NF de impulso.
  • – Tubo de descida até 2 mts com ou sem isolação de fibra de vidro
  • – Prolongador de eixo até 2 mts com mancal
  • – Solenóide de travamento elétrico no eixo da chave 110/220 (Vca ou Vcc).

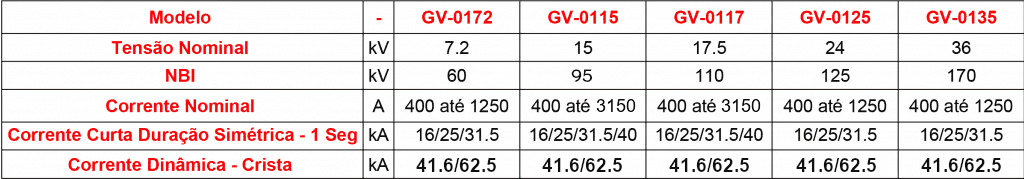

Características Técnicas

Caracteristicas-técnicas-GV-01

DOWNLOAD - Características Dimensionais da Chave Seccionadora GV-01
